聚烯烴

聚烯烴通常指由乙烯、丙烯、1-丁烯、1-戊烯、1-己烯、1-辛烯、4-甲基-1-戊烯等α-烯烴以及某些環烯烴單獨聚合或共聚合而得到的一類熱塑性樹脂的總稱。英文縮寫為PO。

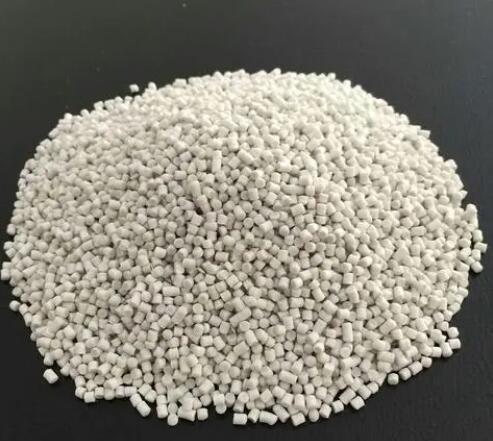

聚烯烴

polyolefins

通常指乙烯、丙烯或高級烯烴的聚合物。英文縮寫為PO。其中以聚乙烯和聚丙烯最重要。由于原料豐富，價格低廉，容易加工成型，

聚烯烴

另有產量較小的高級烯烴聚合物如：聚1-丁烯，1-丁烯的聚合物。主要以氣相聚合制備。熔融溫度135℃，密度0.91克/厘米3，常溫放置能發生晶型轉變。可用擠出、吹塑和注射等工藝加工成管、板、薄膜及纖維。由于其耐蠕變和耐應力開裂性能突出，常作－25～100℃下使用的管道材料。聚4-甲基-1-戊烯，4-甲基-1-戊烯的聚合物。以定向聚合方法制備。熔融溫度約240℃，密度0.83克/厘米3，為最輕的高分子，透明度高，絕緣性、耐腐蝕性好，透氣率高（為聚乙烯的10倍），但耐沖擊、應力開裂和光氧老化性能較差。可用注射和擠出方法加工。用于制造光學儀器、化學和醫療器具、電子器件和絕緣材料、氣體分離膜和包裝材料、纖維等。

聚烯烴的生產方法有高壓聚合、低壓聚合(包括溶液法、漿液法、本體法、氣相法)。

聚烯烴具有相對密度小、耐化學藥品性、耐水性好；良好的機械強度、電絕緣性等特點。可用于薄膜、管材、板材、各種成型制品、電線電纜等。在農業、包裝、電子、電氣、汽車、機械、日用雜品等方面有廣泛的用途。

聚乙烯

英文名稱：polyethylene

簡稱PE，是乙烯烴聚合制得的一種熱塑性樹脂。在工業上，也包括乙烯與少量 α－烯烴的共聚物。聚乙烯無臭，無毒，手感似蠟，具有優良的耐低溫性能(最低使用溫度可達-70～-100℃),化學穩定性好，能耐大多數酸堿的侵蝕(不耐具有氧化性質的酸),常溫下不溶于一般溶劑,吸水性小，電絕緣性能優良；但聚乙烯對于環境應力(化學與機械作用)是很敏感的，耐熱老化性差，可以通過添加相應的助劑來改善其性能。聚乙烯的性質因品種而異，主要取決于分子結構和密度。采用不同的生產方法可得不同密度(0.91～0.96g/cm3）的產物。聚乙烯可用一般熱塑性塑料的成型方法(見塑料加工)加工。用途十分廣泛，主要用來制造薄膜、容器、管道、單絲、電線電纜、日用品等，并可作為電視、雷達等的高頻絕緣材料。隨著石油化工的發展，聚乙烯生產得到迅速發展，產量約占塑料總產量的1/4。1983年世界聚乙烯總生產能力為24.65Mt，在建裝置能力為3.16Mt。

近年來在核物理，天體物理，反應堆運行中運用聚乙烯作為漫化劑來測量中子，對核物理的研究做出了自己的貢獻。

聚烯烴

聚丙烯是一種性能優良的熱塑性合成樹脂，具有比重小、無毒、易加工、抗沖擊強度、抗撓曲性以及電絕緣性好等有點，在汽車工業、家用電器、電子、包裝及建材家具等方面具有廣泛的應用。在五大通用塑料中，產量僅次于聚乙烯和聚氯乙烯，國內消費量僅次于聚乙烯位列第二位。

聚烯烴

1-丁烯的聚合物。熔融溫度為134.7℃,密度約0.91克/厘米3。性質與聚乙烯、聚丙烯相似。可用齊格勒-納 塔催化劑將1-丁烯在汽油中聚合而成。20世紀60年代開始工業生產，近年來開發了氣相聚合的生產方法。其制品的耐蠕變性和耐應力開裂性優異。用它制作的管道，可在－25～100℃使用而不開裂。其晶型有兩種：初成型的制品，結晶為螺旋4/1型，質較軟且易變形；在常溫下放置后，結晶逐漸變為螺旋3/1型，性能有所改善。聚1-丁烯可用擠出、吹塑和注射等工藝加工成型。主要用途為制作管材。還用于制作板材、容器、透明薄膜、墊圈和單絲等。

聚4-甲基-1-戊烯

4-甲基-1-戊烯的聚合物。結構式如右圖 它是最輕的合成樹脂。相對密度為 0.83，熔融溫度約240℃；透明度達90%；絕緣性好,體積電阻與聚四氟乙烯相仿；耐腐蝕，但耐光氧老化性差；耐沖擊性和耐應力開裂性較低；透氣率高，約為聚乙烯的10倍。其制法為定向聚合。其樹脂可用注射和擠出工藝加工成型，用于制作化學儀器、醫療器具、耐熱光學儀器、電子器件、絕緣材料、纖維和包裝材料等。
